Moduł PRECiV - wymiarowanie ziaren

Specjalistyczny moduł do analizy granic ziaren za pomocą jednej z trzech metod, implementowany do jednej z wersji oprogramowania PRECiV Core lub PRECiV Pro. Moduł nie pracuje jako samodzielna aplikacja.

W przypadku metali i ceramiki wielkość ziarna jest jednym z najważniejszych pomiarów metalograficznych ze względu na jej bezpośredni wpływ na właściwości mechaniczne. Oprogramowanie PRECiV oblicza liczbę wielkości ziarna przy użyciu standardowych metod, takich jak:

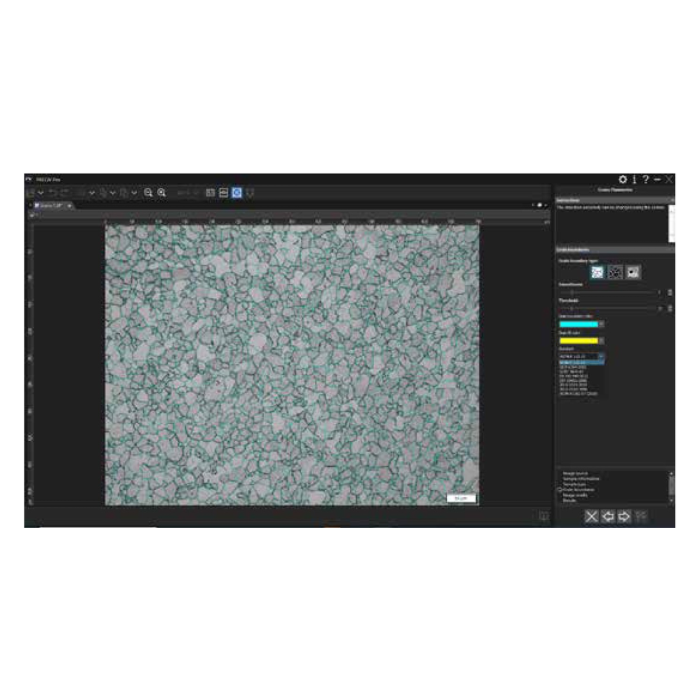

• Metoda planimetryczna

Metoda ta jest najczęściej wykorzystywana do pomiarów wielkości ziarna ferrytu i austenitu w stalach.

Moduł pracuje w oparciu o normy: ASTM E 112-13 (2021), EN ISO 643:2020, DIN 50601:1985, JIS G 0551:2020, JIS G 0552:1998, GB/T 6394-2017, GOST 5639-82, ASTM E1382-97 (2015))

Oprogramowanie automatycznie wyodrębnia i uzupełnia granice ziaren, pozwalając użytkownikowi interaktywnie określać zakres pomiarowy.
W pomiarze nie są brane pod uwagę ziarna przciete granicami obrazu ( niepełne pola granic). Oprogramowanie automatycznie generuje wykres rozkładu wielkości ziaren według normy.

W wyniku podawana jest m.in. sumaryczna ilość przecięć granic oraz liczba G w tabeli oprogramowania, która może być eksportowana do excela.

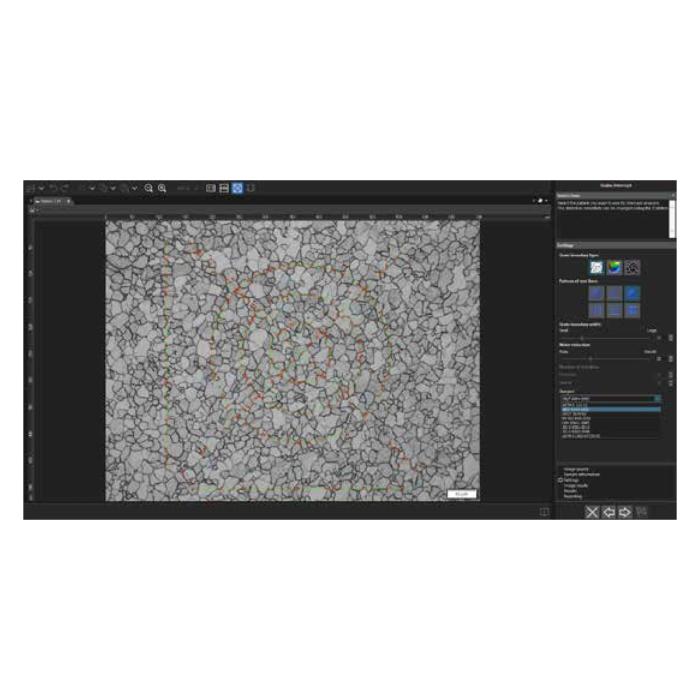

• Metoda siecznych

Rozwiązanie to umożliwia automatyczny pomiar rozkładu wielkości ziarna na mikrostrukturach trawionych (działa również na mikrostrukturach aluminiowych)

Moduł pracuje w oparciu o normy: ASTM E 112-13 (2021), EN ISO 643:2020, DIN 50601:1985, JIS G0551:2020, JIS G 0552:1998, GB/T 6394-2017, GOST 5639-82, ASTM E1382-97 (2015)

Pozwala na wybór metody badania: okręgi, okręgi i linie skrzyżowane, linie poziome, linie pionowe.
W wyniku podawana jest m.in. sumaryczna ilość przecięć granic oraz liczba G w tabeli oprogramowania, która może być eksportowana do excela.

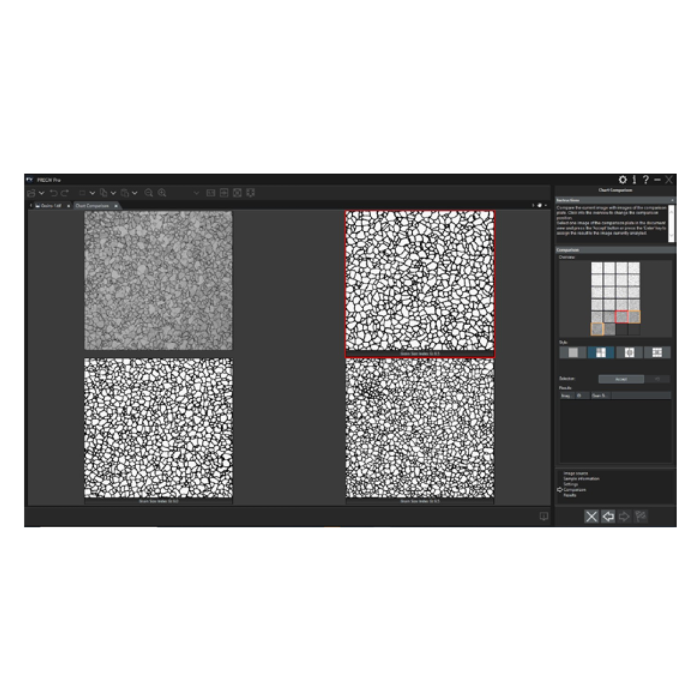

• Metoda porównawcza

Łatwe porównywanie obrazów na żywo i przechwyconych zdjęć z obrazami referencyjnymi automatycznie skalowaymi.

Moduł pracuje w oparciu o normy:  ASTM E112:2010, ASTM E112:2013 (2021), ISO 643:1983, ISO 643:2012, DIN 50602:1985, ISO 945:2008, ISO 945:2019, SEP 1520:1998, SEP 1572:1971, SEP 1572:2019, EN 10247:2007, EN 10247:2017, oraz ISO 4505:1978.
